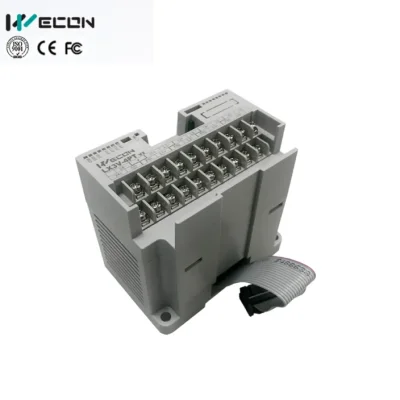

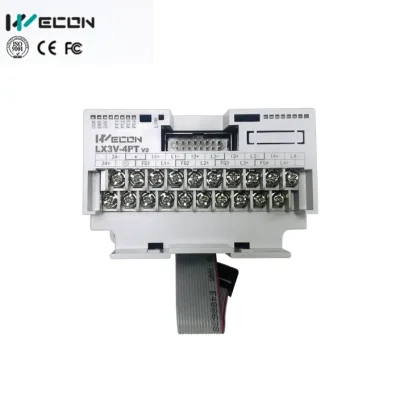

LX3V-4PTV2

ฟังก์ชันหลัก

• โมดูลขยาย (Expansion Module) สำหรับ PLC LX3V
• รองรับ PT100 (3 สาย) จำนวน 4 ช่อง
• ใช้สำหรับ วัดอุณหภูมิ และส่งค่าเข้าสู่ PLC

ช่วงการวัด

• 100 ถึง +600
• ความละเอียด: ~0.20.3
• ความแม่นยำ: ±1% (Full Scale)
• ความเร็วการอ่าน: 15 ms (รวม 4 ช่อง)

โครงสร้าง & การทำงาน

• การแปลงสัญญาณ: 12-bit Digital
• แสดงผลสถานะด้วย LED (COM, 24V, ERR, LINK, PT1PT4)
• มี isolation ระหว่างวงจร analog/digital
• ไม่มี isolation ระหว่างแต่ละช่อง

การใช้ไฟ

• วงจร Analog: 24 VDC ±10%, ~55 mA
• วงจร Digital: 5 VDC, ~90 mA (จาก PLC)

การติดตั้ง

• ใช้ 8 I/O บนบัสขยายของ LX3V
• รองรับการโปรแกรมผ่านคำสั่ง TO/FROM
• แนะนำให้ใช้สายบิดเกลียวหรือ shielded และต่อกราวด์เพื่อลดสัญญาณรบกวน

เหมาะกับงานควบคุมอุณหภูมิในโรงงาน, เครื่องจักร, เตาอบ, ห้องเย็น หรือระบบที่ต้องการวัดหลายจุดพร้อมกัน
