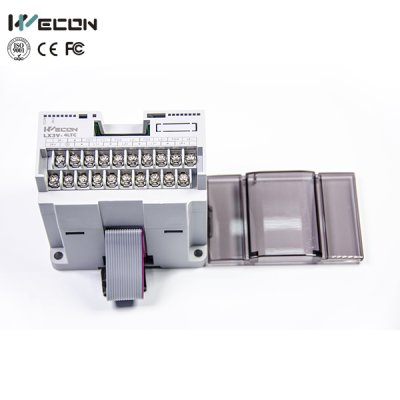

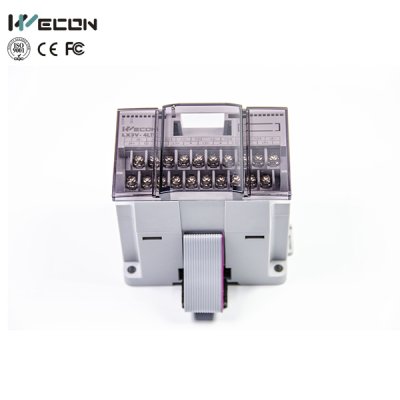

LX3V-4LTC

LX3V-4LTC

• คุณสมบัติหลักของ LX3V-4LTC
• จำนวนช่องอินพุต: 4 ช่อง
• ชนิดเทอร์โมคัปเปิลที่รองรับ: K, J, T, E, N, B, R, S
• ช่วงอุณหภูมิที่รองรับ:
  เทอร์โมคัปเปิลชนิด K: -100°C ถึง +1200°C
  เทอร์โมคัปเปิลชนิด J: -100°C ถึง +600°C
• ความละเอียด: 12 บิต (เก็บในรูปแบบ 16 บิตแบบ 2's complement)
• ความแม่นยำโดยรวม: ±(0.5% ของช่วงเต็ม + 1°C)
• ความเร็วในการแปลงสัญญาณ: ประมาณ 240 มิลลิวินาทีต่อช่อง (หากใช้ครบ 4 ช่อง)
• เอาต์พุต: เอาต์พุตดิจิตอล 4 ช่อง (NPN open collector)
• การควบคุม PID: สามารถทำการควบคุม PID ได้โดยอัตโนมัติ โดยไม่ต้องเขียนโปรแกรม PID เอง
• การสื่อสารกับ PLC หลัก: ใช้คำสั่ง FROM/TO เพื่ออ่าน/เขียนข้อมูลระหว่าง PLC หลักและโมดูลนี้
• การแยกสัญญาณ (Isolation): แต่ละช่องอินพุตแยกจากกัน
• แหล่งจ่ายไฟ:
  วงจรอนาล็อก: 24V DC ±10%, 50mA
  วงจรดิจิตอล: 5V DC, 30mA (จ่ายจาก PLC หลัก)
• แรงดันไฟฟ้าที่ทนได้: 500V AC, 1 นาที (ระหว่างขั้วต่อทั้งหมดและกราวด์)
• การติดตั้ง: ติดตั้งบนราง DIN

ขนาดและการติดตั้ง

• ขนาด: 90 x 58 x 80 มม.
• น้ำหนัก: ประมาณ 0.3 กก.
• การติดตั้ง: ติดตั้งบนราง DIN ขนาด 35 มม.


ข้อดีของ LX3V-4LTC

• ไม่ต้องเขียนโปรแกรม PID เอง: โมดูลนี้สามารถทำการควบคุม PID ได้โดยอัตโนมัติ ทำให้ลดความซับซ้อนในการพัฒนาโปรแกรม
• รองรับเทอร์โมคัปเปิลหลายชนิด: สามารถใช้งานกับเทอร์โมคัปเปิลชนิดต่าง ๆ ได้ตามความต้องการ
• การแยกสัญญาณ: แต่ละช่องอินพุตแยกจากกัน ช่วยลดสัญญาณรบกวนและเพิ่มความแม่นยำในการวัด
• การติดตั้งง่าย: ขนาดกะทัดรัดและสามารถติดตั้งบนราง DIN ได้สะดวก

การใช้งานที่แนะนำ เหมาะสำหรับการใช้งานในระบบควบคุมอุณหภูมิที่ต้องการความแม่นยำสูง เช่น:

• การควบคุมอุณหภูมิในเตาอบหรือเตาหลอม
• ระบบควบคุมอุณหภูมิในกระบวนการผลิตเคมี
• การควบคุมอุณหภูมิในห้องปฏิบัติการหรือห้องเย็น
