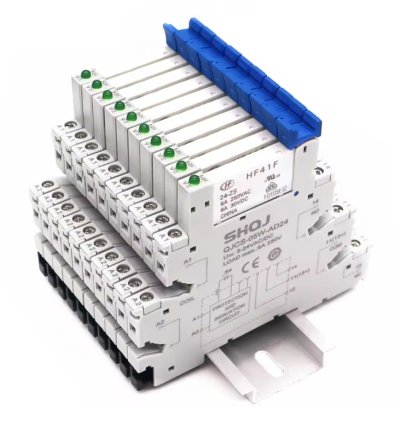

โมดูลรีเลย์

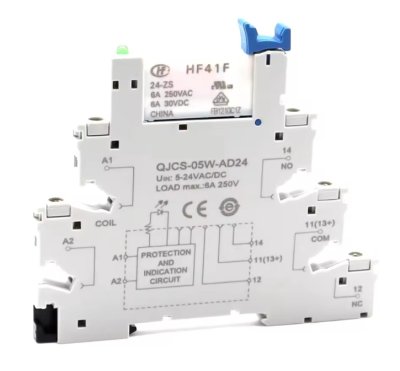

โครงสร้างหลักของโมดูลรีเลย์
- รีเลย์ (Relay Switch) อุปกรณ์แม่เหล็กไฟฟ้าที่ทำหน้าที่เป็นสวิตช์เปิด-ปิดวงจรไฟฟ้า
- ทรานซิสเตอร์/ไดรเวอร์ ขยายสัญญาณควบคุมจากไมโครคอนโทรลเลอร์ใหพอที่จะขับรีเลย์ได้
- ไดโอดป้องกัน (Flyback Diode) ป้องกันแรงดันย้อนกลับจากขดลวดของรีเลย์ ไม่ให้ย้อนกลับไปทำลายวงจร
- LED แสดงสถานะ บอกสถานะว่ารีเลย์ทำงานหรือไม่
- ขั้วต่อ (Terminal Block) สำหรับต่อสายไฟของโหลด (อุปกรณ์ที่ต้องการควบคุม)

หลักการทำงาน
เมื่อไมโครคอนโทรลเลอร์ส่งสัญญาณไฟฟ้า (เช่น 5V หรือ 3.3V) ไปยังโมดูลรีเลย์
- ทรานซิสเตอร์จะเปิดวงจรให้กระแสไฟฟ้าไหลผ่านขดลวดรีเลย์
- เกิดสนามแม่เหล็กดึงหน้าสัมผัสรีเลย์ให้เปลี่ยนสถานะ
- วงจรโหลดที่ต่อไว้ก็จะ เปิด หรือ ปิด ตามการควบคุม


️การนำไปใช้งาน
- ควบคุมอุปกรณ์ไฟฟ้าแรงดันสูง
เช่น หลอดไฟ 220V, ปั๊มน้ำ, มอเตอร์ ฯลฯ ผ่านไมโครคอนโทรลเลอร์
- ระบบสมาร์ทโฮม
เปิด-ปิดไฟ เครื่องใช้ไฟฟ้า ผ่านมือถือหรืออินเทอร์เน็ต
- ระบบควบคุมอัตโนมัติในโรงงาน
เช่น ควบคุมเครื่องจักรตามเงื่อนไขเซนเซอร์
- ระบบเตือนภัย
สั่งให้ไซเรนทำงาน หรือเปิดไฟเมื่อมีการบุกรุก

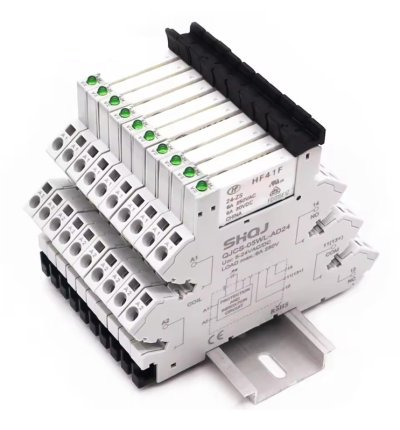

ประเภทของโมดูลรีเลย์
- 1 ช่อง / 2 ช่อง / 4 ช่อง / 8 ช่อง
(ขึ้นอยู่กับจำนวนอุปกรณ์ที่ต้องการควบคุม)
- รีเลย์แบบ 5V หรือ 3.3V
(เลือกให้ตรงกับแรงดันควบคุมจากไมโครคอนโทรลเลอร์)
- รีเลย์แบบ Low level trigger หรือ High level trigger
(ขึ้นอยู่กับว่าสั่งงานด้วยสัญญาณ 0V หรือ 5V)
